Die nachfolgenden Schaltungen möchten wir dir beispielhaft erklären. Die verwendeten Komponenten sind eine aus unserer Sicht sinnvolle Kombinationen. Je nach Bedürfnissen, Voraussetzungen und Anforderungen kann sich deine Installation von diesen Beispielen unterscheiden.

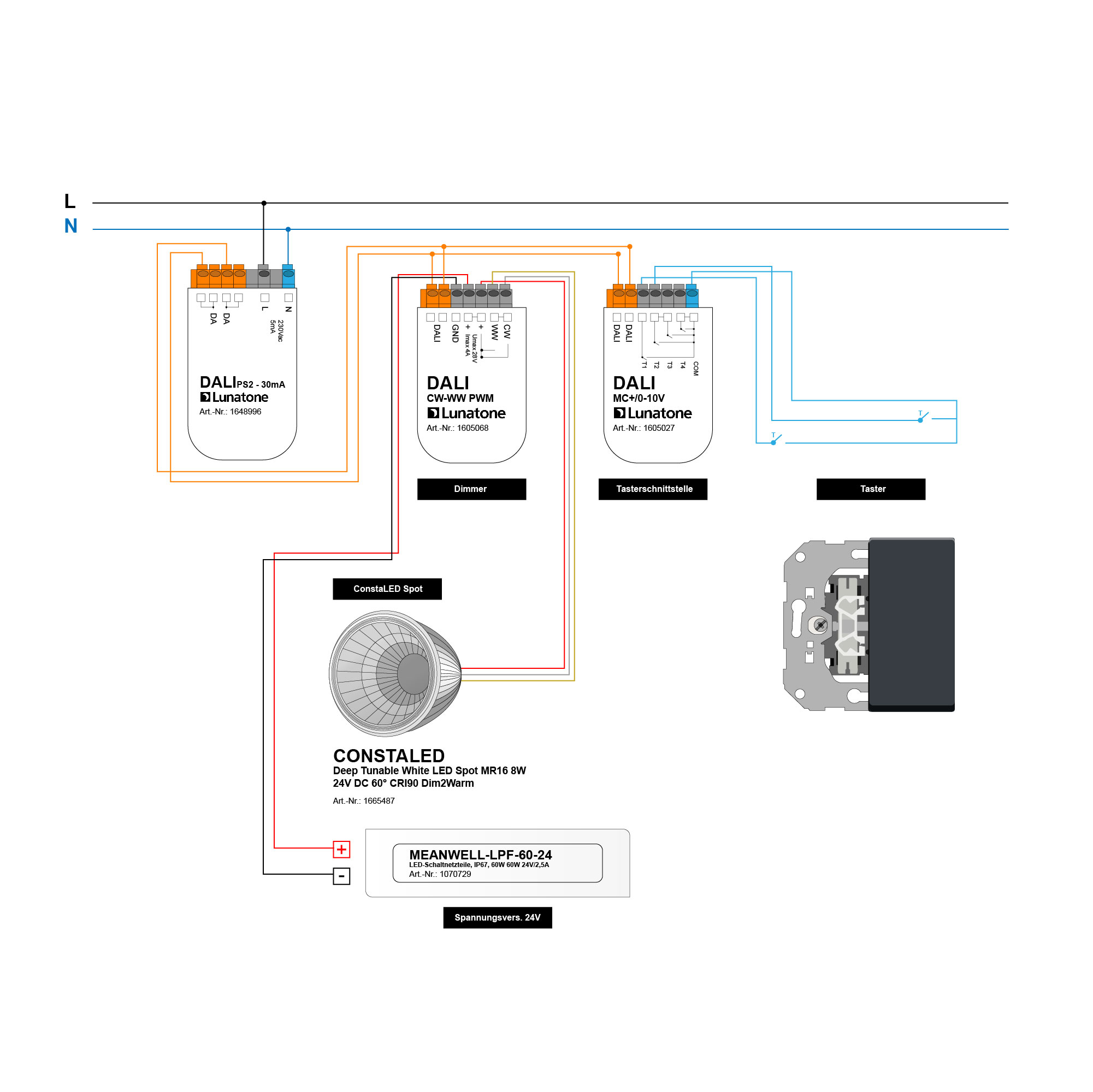

DALI Beispiel Schaltung Tunable White
- Die Schaltung eignet sich für Serientaster
- Sowohl Helligkeit, als auch Farbtemperatur sind separat regelbar.
- Durch den LUNATONE 89453836 DALI CW-WW PWM LED Dimmer (CV) 12-24V DC 4 A sind bis zu 24 Spots ansteuerbar.
- Die Umsetzung ist nur mit einer 5-adrigen Installation möglich.
- Die Spannungsversorgung ist je nach Bedarf auszuwählen. Beispiel: MEANWELL-LPF-60-24 LED-Schaltnetzteile, IP67, 60W 60W 24V/2,5A

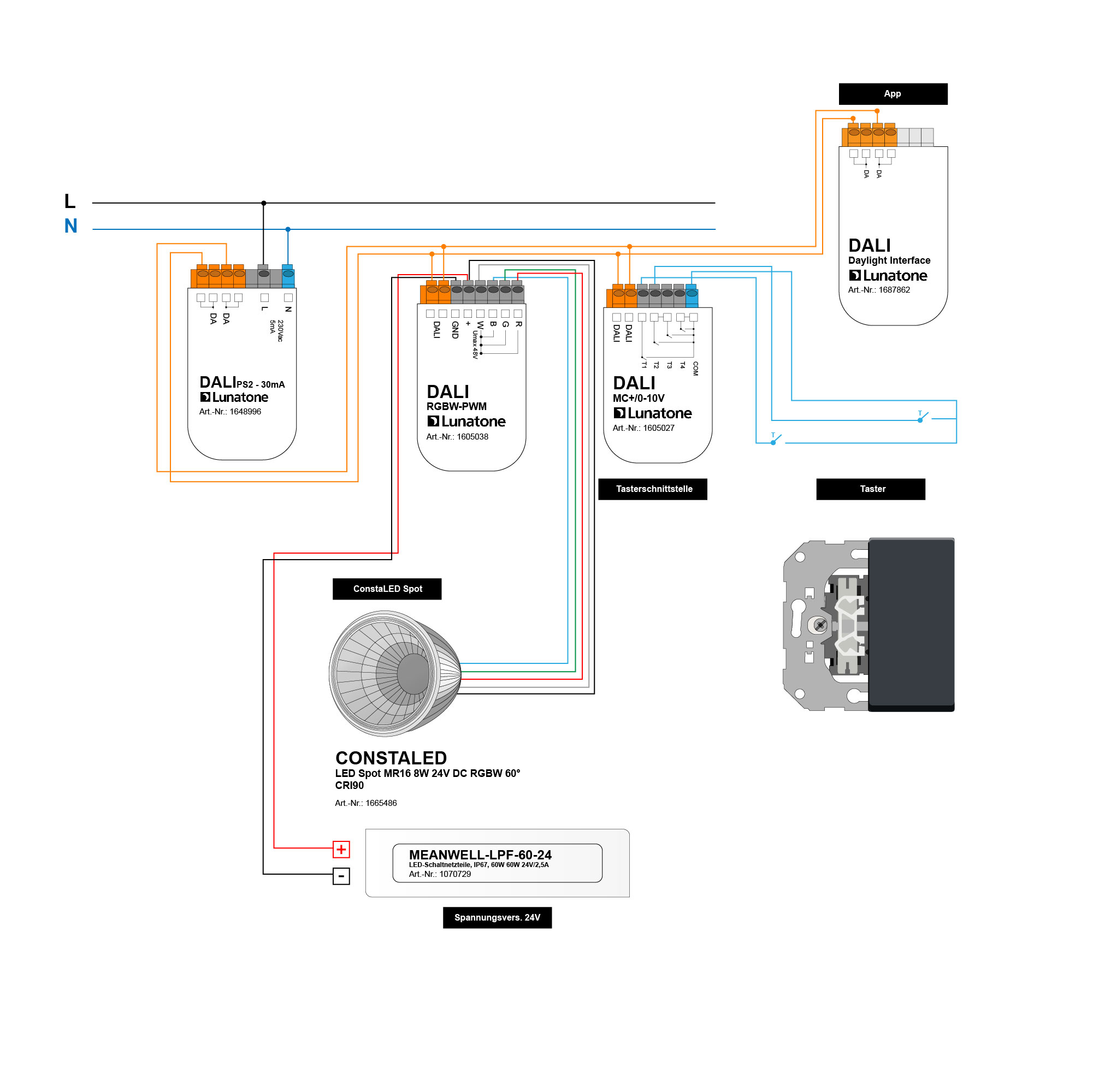

DALI Beispiel Schaltung RGBW
- Die Schaltung geeignet sich für Serientaster.
- Sowohl Helligkeit, als auch Farbwerte sind separat regelbar.
- Durch den LUNATONE 86458509 DALI RGBW-PWM LED Dimmer 12V bis 24V DC 8A sind bis zu 48 Spots ansteuerbar.
- Die Umsetzung ist nur mit einer 5-adrigen Installation möglich.
- Die Spannungsversorgung ist je nach Bedarf auszuwählen. Beispiel: MEANWELL-LPF-60-24 LED-Schaltnetzteile, IP67, 60W 60W 24V/2,5A
